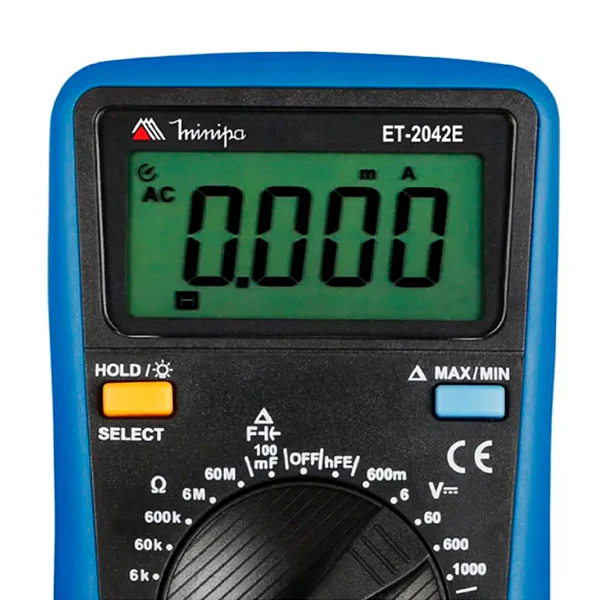

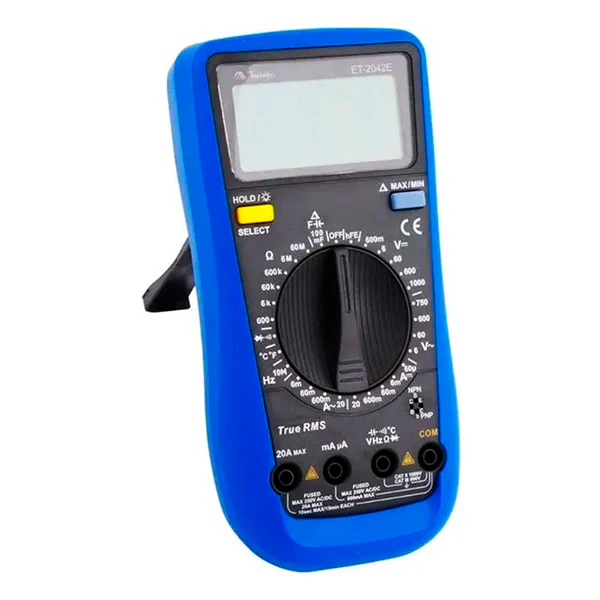

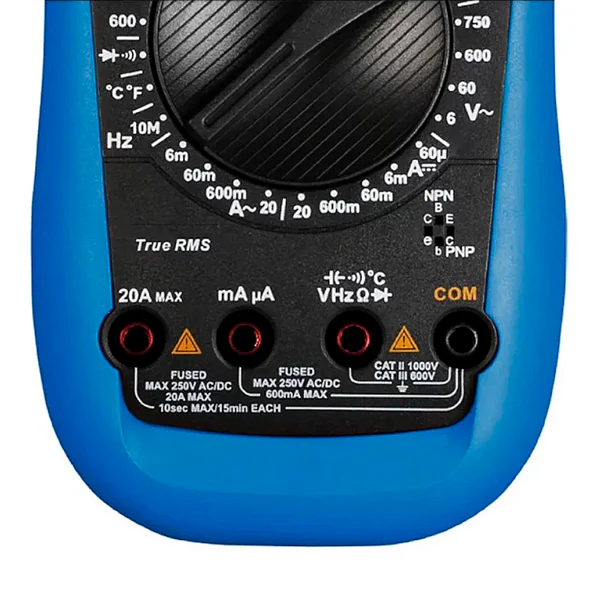

Multímetro Capacímetro Digital Et-2042e Minipa

BASTECE COMPONENTES ELÉTRICOS

APLICAÇÕES

Instrumento TRUE RMS projetado para profissionais que necessitam de uma ampla gama de funções podendo ser usado em laboratórios e ambientes de média potência desde que esteja de acordo com a sua categoria de segurança.
Realiza medidas de tensão e corrente DC/AC, resistência, capacitância, frequência, temperatura, teste de diodo e continuidade e modo data hold.

SEGURANÇA

Este instrumento está de acordo com a norma IEC/ EN 61010-1, Categoria III 600V e possui certificação CE.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

CARACTERÍSTICA

• Display: LCD 3 5/6 Dígitos, 6000 Contagens;
• Iluminação do Display;
• Taxa de Amostragem: Aprox. 2 vezes/segundo;
• Indicação de Polaridade: Automática;
• Indicação de Sobrefaixa: “OL” é mostrado;
• Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando a tensão da bateria cair abaixo da tensão de operação;
• Mudança de Faixa: Manual;
• Data Hold;
• Modo Relativo para Capacitância;
• Auto Power Off: Aprox. 15 minutos;
• Temperatura de Operação: 0°C a 40°C (32°F a 104°F),
RH<70%;
• Temperatura de Armazenamento: -10°C a 50°C (14°F a 122°F),
RH<80%;
• Segurança/Conformidade: IEC/EN 61010-1, Dupla Isolação, CAT III 600V;
• Grau de poluição: 2.
• Alimentação: Uma bateria de 9V (NEDA 1604, 6F22 ou 006P);
• Dimensões: 186(A) x 91(L) x 39(P)mm;
• Peso: Aprox. 300g (incluindo bateria);
• Garantia: 12 (doze) meses a partir da data de aquisição.

TENSÃO DC

• Faixa: 600mV, 6V, 60V, 600V, 1000V
• Precisão: 600mV ± (0,5%+4D)
6V ~ 600V ± (0,5%+2D)
1000V ± (0,7%+10D)
• Resolução: 0,1mV, 0,001V, 0,01V, 0,1V, 1V
• Impedância de Entrada: 1GW para 600mV e 10MW para as demais faixas
• Proteção de Sobrecarga: 1000V DC/750V AC RMS.

CORRENTE DC

• Faixa: 60µA, 6mA, 60mA, 600mA, 20A
• Precisão: 60µA ~ 60mA ± (0,8%+8D)
600mA ± (1,2%+5D)
20A ± (2%+5D)
• Resolução: 0,01µA, 0,001mA, 0,01mA, 0,1mA, 0,01A
• Proteção de Sobrecarga: Fusível de 630mA/250V para Entrada de mA. Fusível de 20A/250V para entrada de 20A.
Para 20A: Tempo de teste <10seg com intervalo de 15min entre as medidas.

RESISTÊNCIA

• Faixas: 600W, 6kW, 60kW, 600kW, 6MW, 60MW
• Precisão: 600W ± (0,8%+5D)
6kW ~ 6MW ± (0,8%+3D)
60MW ± (1%+25D)
• Resolução: 0,1¿, 0,001k¿, 0,01k¿, 0,1k¿, 0,001M¿, 0,01MW
• Proteção de Sobrecarga: 600V DC/AC RMS
• Tensão de Circuito Aberto: 1VDC (máximo).

TESTE DE CONTINUIDADE

• Faixa: Buzina
• Descrição: A buzina toca se a resistência for menor que aprox. 10W
• Tensão de circuito aberto máx. 1V DC
• Proteção de Sobrecarga: 600V DC/AC RMS.

TENSÃO AC

• Faixa: 6V, 60V, 600V, 750V
• Precisão: 6V ~ 600V ± (0,8%+3D)
750V ± (1%+10D)
• Resolução: 0,001V, 0,01V, 0,1V, 1V
• Resposta em Frequência: 40Hz ~ 1kHz para onda senoidal - onda quadrada até 200Hz
• Impedância de Entrada: 10M¿
• Proteção de Sobrecarga: 1000V DC/750V AC RMS.

CORRENTE AC

• Faixa: 6mA, 60mA, 600mA, 20A
• Precisão: 6mA ~ 60mA ± (1%+12D)
600mA ± (2%+3D)
20A ± (3%+5D)
• Resolução: 0,001mA, 0,01mA, 0,1mA, 0,01A
• Resposta em Frequência: 40 ~ 1kHz para onda senoidal - para onda quadrada até 200Hz
• Proteção de Sobrecarga: Fusível de 630mA/250V para Entrada de mA. Fusível de 20A/250V para entrada de 20A
Para faixa de 20A: Tempo de teste <10seg com
intervalo de 15min entre as medidas.

TESTE DE DIODO

• Faixa: Diodo
• Descrição: Display mostra a queda de tensão aproximada do diodo
• Tensão de circuito aberto máx. 3V DC
• Proteção de Sobrecarga: 600V DC/AC RMS.

TESTE DE TRANSISTOR

• Faixa de hFE: 0 a 1000
• Tipo: PNP e NPN
• Corrente de Base: Aprox. 10µA DC
• Tensão Vce: 1,2V DC.

FREQUÊNCIA

• Faixa: 10Hz ~ 10MHz
• Mudança de Faixa: Automática
• Precisão Frequência: ± (0,1%+5D)
• Resolução: 0,001Hz ~ 0,01MHz
• Amplitude de entrada:
Em <100kHz : 100mV rms < a < 30V rms
Em 100kHz < f <1MHz: 200mV rms < a < 30Vrms
Em f >1MHz: 600mVrms até 30Vrms
• Proteção de Sobrecarga: 600V DC/AC RMS.

TEMPERATURA

• Faixas: -40°C~0°C, >0~100°C , >100~1000°C
-40°F~32°F, >32~212°F, >212~1832°F
• Mudança de Faixa: Automática
• Precisão: -40°C ~ 0°C ± (3D)
>0 ~ 100°C ± (1%+3D)
>100~1000°C ± (2%+3D)
-40°F ~ 32°F ± (5D)
>32 ~212°F ± (1,5%+5D)
>212 ~1832°F ± (2,5%+5D)
• Resolução: 1°C e 1°F.

CAPACITÂNCIA

• Faixas: 9,999nF, 99,99nF ~ 999,9µF, 9,999mF, 99,99mF
• Mudança de Faixa: Automática
• Precisão: 9,999nF ± (5%+35D)
99,99nF ~ 999,9µF ±(2,5%+20D)
9,999mF ±(5%+10D)
99,99mF para: 10mF< C <20mF ±(10%+5D)
>20mF somente para referência
• Resolução: 0,001nF, 0,01nF~0,1µF, 1µF, 10µF
• Utilize modo relativo abaixo de 1µF
• Proteção de Sobrecarga: 600V DC/AC RMS.

ACESSÓRIOS

1. Manual de Instruções;
2. Pontas de prova (par);
3. Ponta de temperatura tipo k (1 peça).

Garantia de 1 ano!
